Подвесные откатные ворота

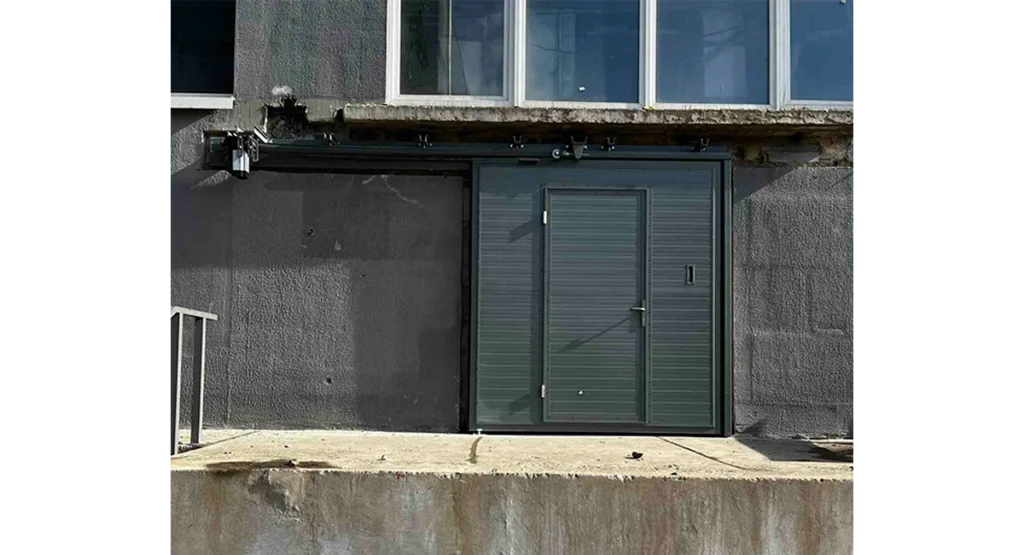

Когда перед въездом недостаточно места для распашных створок, а консольные системы требуют слишком длинного фундамента, подвесные откатные ворота становятся оптимальным выбором. Полотно подвешивается на роликовые тележки, которые движутся по верхней направляющей балке, закрепленной над проемом . Это позволяет полностью освободить пространство перед въездом и избежать установки нижнего рельса .

Конструктивные особенности

Главное отличие подвесных откатных ворот — расположение несущей балки в верхней части проема . Полотно подвешивается на роликовые каретки, которые перемещаются по направляющей, закрепленной на опорных столбах или стене здания . Нижняя часть створки фиксируется направляющими роликами и уловителями, что обеспечивает устойчивость даже при сильных ветровых нагрузках .

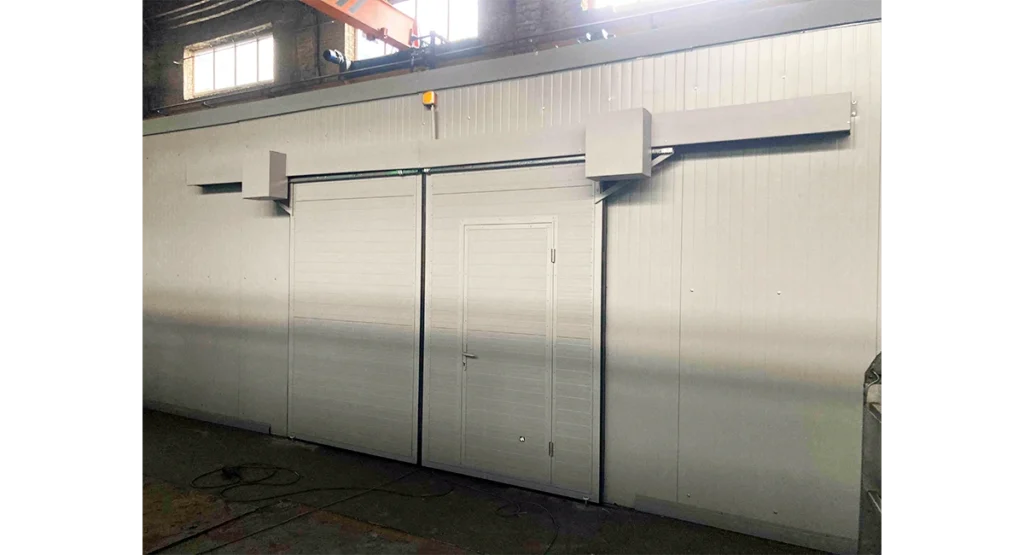

Такая конструкция позволяет перекрывать проемы шириной до 12 метров . Для особо широких въездов возможна установка двухстворчатой системы по принципу шкафа-купе, где секции заезжают друг за друга, занимая в открытом состоянии только половину ширины проема .

Преимущества и ограничения

Ключевые преимущества подвесных откатных ворот:

• Экономия пространства перед въездом — створка откатывается вдоль стены или забора
• Отсутствие нижнего рельса — не требуется очистка от снега и мусора
• Высокая устойчивость к ветровым нагрузкам
• Возможность установки без массивного фундамента
• Простая и надежная конструкция, проверенная десятилетиями

Однако у этого типа есть важное ограничение: верхняя направляющая балка создает препятствие по высоте, что может ограничивать проезд высокого транспорта . Для решения этой проблемы существуют модели с поворотной фермой, позволяющей снимать перемычку над въездом .

Материалы и комплектация

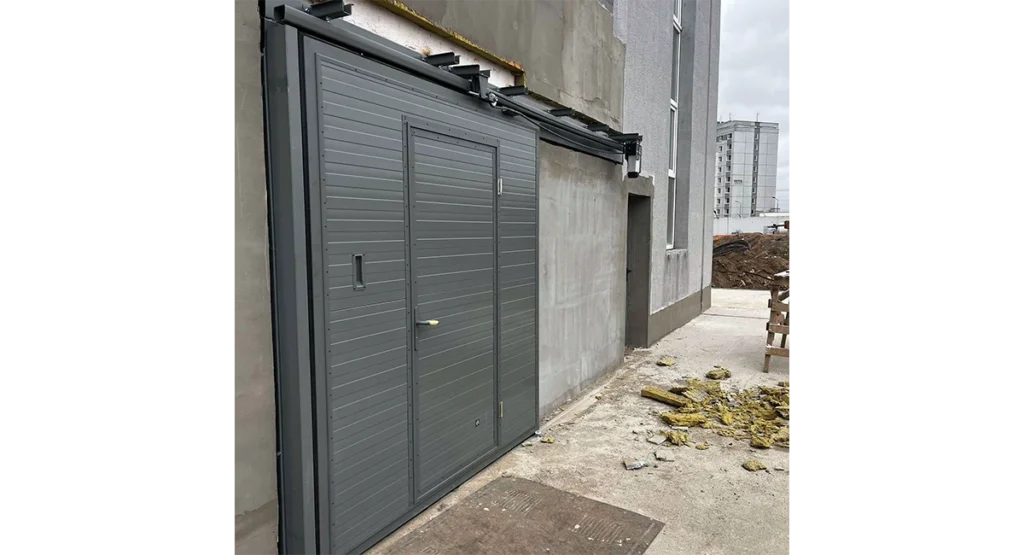

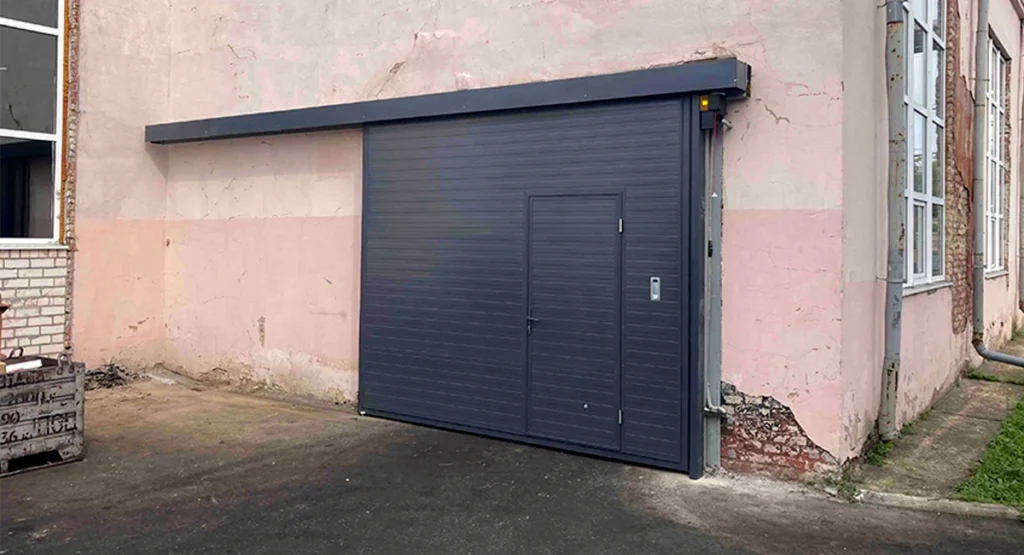

Полотно подвесных откатных ворот изготавливается из оцинкованной стали с полимерным покрытием, устойчивым к коррозии и перепадам температур . Возможно утепление конструкции для использования в отапливаемых помещениях . Для дополнительного освещения предусмотрена установка окон из двухслойного акрилового стекла , а для удобства персонала — встроенная калитка .

Фурнитура включает верхнюю направляющую балку, роликовые каретки, нижние направляющие ролики, уловители и ограничители хода. Саморегулирующиеся ролики обеспечивают бесшумную работу и долгий срок службы .

Установка подвесных откатных ворот

Монтаж подвесных откатных ворот требует профессионального подхода и точных расчетов. Ключевые этапы установки:

1. Подготовка опорных столбов — установка и бетонирование несущих конструкций на глубину промерзания грунта
2. Крепление верхней направляющей балки — монтаж на кронштейны с обязательной проверкой горизонтальности
3. Сборка каркаса — изготовление рамы створки из профильных труб с учетом расчетных размеров
4. Установка роликовых тележек — размещение кареток внутри направляющей балки
5. Подвешивание полотна — монтаж створки на роликовые тележки с регулировкой положения
6. Монтаж нижних направляющих — установка роликов и уловителей для фиксации створки
7. Подключение автоматики — установка привода и настройка управления

Для автоматизации подходят стандартные приводы для откатных ворот с зубчатой рейкой, совместимые с большинством систем управления .
